【導讀】近日，奎芯科技自主研發的LPDDR5X PHY IP在8nm工藝上順利完成流片驗證。實測不僅穩定達到9600Mbps速率，更超頻跑通10.8Gbps，展現出在先進工藝節點上挑戰極致帶寬的非凡能力，為高性能計算、AI邊緣計算等場景提供了高性價比的內存接口方案。
滿血性能：從標準到巔峰的跨越

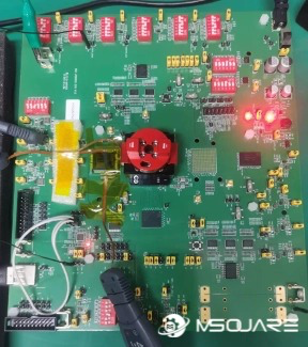

2-rank DRAM測試子板掛載方案
本次流片驗證采用了掛載2-rank DRAM測試子板的方案，全面覆蓋了從低速到極速的工作場景。
滿血達標：該IP在1000Mbps至9600Mbps的速率范圍內實現了DLL的精準鎖定。
極致突破：在完成8533Mbps和9600Mbps標準讀寫測試的基礎上，該IP成功實現了10.8Gbps的超頻運行。

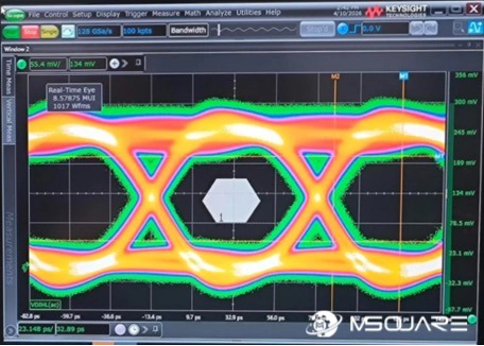

信號質量：示波器實測眼圖顯示（見下圖），在10.8Gbps超高帶寬下，眼圖清晰、裕量充足，PHY IO驅動能力與信號完整性優異。
10.8Gbps速率下實測眼圖，眼寬與眼高裕量充足
技術深耕：全棧功能驗證通過
報告指出，該LPDDR5X IP在硬件電路與固件算法層面均達到了商用就緒標準：
核心電路穩健：PHY PLL工作正常，輸出頻率符合寄存器預期讀取值；ZQ電阻校準與IO配置均符合設計預期。
軟件算法成熟：關鍵的SW Training環節實現全項通過，包括DCC、CBT、Write Leveling以及復雜的Read/Write DQ 1D/2D Training。這確保了該IP能夠自動適配不同環境，為客戶提供“即插即用”的穩定體驗。
高負載支持：成功通過2-rank DRAM掛載測試，證明了其在大容量、重負載應用場景下的可靠性。
上述全棧功能驗證的通過，意味著該IP已具備商用就緒能力。對客戶而言，采用奎芯科技的LPDDR5X IP：
在8nm工藝上即可獲得原本需更先進制程才能實現的內存帶寬；
“硅驗證+完整訓練算法”大幅降低集成風險，縮短芯片上市周期。
奎芯LPDDR5X IP：先進制程下的高性能之選
在高性能計算、智能座艙、邊緣AI應用及高端移動設備領域，內存帶寬和功耗已成為核心瓶頸。此次基于知名FAB 8nm工藝的LPDDR5X IP成功驗證，是奎芯科技IP業務為業界帶來的又一高性能產品。
未來，奎芯科技將繼續致力于為全球SoC廠商提供更具競爭力的先進連接方案，助力AI與高性能計算時代的產業升級。
